パッケージ型消火設備 I 型

スーパーアウルNSⅢ 【平成24年4月1日 新発売】

業界最小&最軽量!パッケージ型消火設備のパイオニア「スーパーアウル」が 利便性・操作性を高めフルモデルチェンジ!

スーパーアウルは屋内消火栓を設置しなくてはならない建築物に代替設置できるものです。スリムなボディに必要なものを全てオールインワン!屋内消火栓に必要な貯水槽、ポンプ、非常電源及び配管がいりません。だから、消火栓に比べてコストダウン!設置も簡単です。

 → パッケージ型消火設備の設置基準 はこちら
※ 詳細につきましては弊社までお問い合わせください。

  • スーパーアウルNSⅢ

    ダウンロードページへ

    スーパーアウルNSⅢ

  • (扉開時)

    (扉開時)

  • (専用チューブ)

    (充填用キット)

  • 業界で最小・最軽量化を実現

    ・搬送や取り付け時の作業効率がアップ
    ・強度アップにより、ボックス、扉のひずみを回避
    <高さ> 1,860mm → 1,350mm (500mm縮小)
    <総質量> 約195kg → 約165kg (30kgの軽量化)

  • 業界No.1 最軽量ホースを装備

    ・合成ゴムホースから樹脂製ゴムホースに変更し、従来比72%の軽量化を実現
    ・ホースの引き出し~火元までの持ち運びが容易
    <ホース質量> 7.5kg → 2.1kg (5.4kgの軽量化)

  • 専用チューブで楽々&スピード充填

    ・消火薬剤のポリ容器を直接接続できる「コック付き専用チューブ」を開発し、作業時間&効率の大幅改善
    ・BOX天井が低くなったことで、充填作業が簡単
    <消火薬剤の充填時間> 15分 → 5分 (10分短縮)

  • 業界No.1の放射距離

    ・ノズル構造の改良で、放射距離を最長16mまで確保
    <消火作業の安全性アップ>

  • SUS製消火薬剤貯蔵容器で優れた耐食性

    ・消火薬剤による腐食が無く、内面塗装剥離の心配なし
    <安心+安全で長期間使用可能>

  • 総合盤仕様もラインアップ(オプション)

    ・赤色表示灯に地区音響装置(音響ベル)、発信機をプラスした総合盤仕様もラインナップ

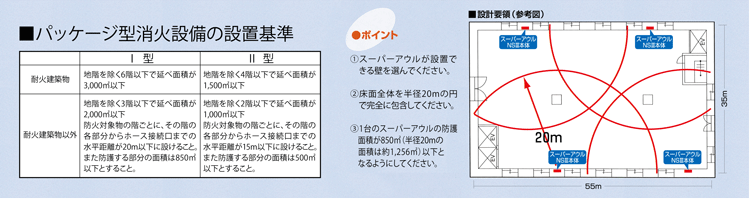

設計要領(参考図)
仕様
商品名 スーパーアウルNSⅢ
構造 露出・表示灯仕様 露出・総合盤仕様 埋込・表示灯仕様 埋込・総合盤仕様
商品型式 HSSW-825S3-RH HSSW-825S3-RS HSSW-825S3-UH HSSW-825S3-US
認定型式記号 HSSW-825S3
認定番号 PG-042号
規格区分 パッケージ 型消火設備 I 型
消火薬剤種別 第三種浸潤剤等入り水
消火薬剤鑑定型式番号 品評剤第16~1号
設置方法 床露出取付(架台付) 壁埋込取付
加圧・蓄圧の別 加圧式(レギュレータ方式)
操作方法 ハンドル(加圧容器)回転式
全装備質量 約165kg
薬剤量 80.4L (約102kg)
使用温度範囲 -20℃~+40℃

放射時間 180秒
放射距離 約16.0m
放射量 27.0L/min


外観寸法 750(幅)×1,350(高)×230(奥行)mm 808(幅)×1,315(高)×230(奥行)mm
埋込本体寸法 - 770(幅)×1,285(高)×210(奥行)mm
額縁,本体
調整範囲
- 最大25mm
材質 SPCC
塗色 日塗工 N-85 (ライトグレー塗装色)
扉開閉方向 前面右開方式




内容積 82L(41L×2)
材質 SUS304
防錆及び耐食 耐食材料使用
耐圧試験圧力 1.60MPa
容器本数 2






容器弁型番 品評弁第59~1号 または よ-176号
内容積 3.4L
塗色 灰色
ガスの種類 窒素
ガスの充填量 565g(20℃)
耐圧/気密試験圧力 24.5/14.7MPa
最高充填圧力 14.7MPa
安全弁作動圧力 16.7~19.6MPa
容器本数 1

 |
寸法 Φ17.0(外径)×Φ13.0(内径)×25m
材質 (外面)ポリエステル繊維編み込み
(内面)ポリウレタン樹脂
耐圧試験圧力 1.5MPa
格納方式 ホース架





開閉弁 ボールバルブ
(呼び径:Rc1/2)
ノズル口径 Φ6mm
材質 C3771B・他
防錆及び耐食 Crメッキ


調

調整圧力
(固定)
0.9±0.05 MPa
材質 C3604B


点検用バルブ ボールバルブ方式(呼び径:Rc1/4)
閉止弁 1個(圧力導入部)
総合盤 当社指定発信機、
音響ベル搭載可能
当社指定発信機、
音響ベル搭載可能
商品コード 60060099 60060299 60060199 60060399
標準価格
(税抜価格)
634,000円
(税抜価格)
仕様
商品名 スーパーアウル800
構造 露出
商品型式 HNS-825S2
認定型式記号
認定番号 PG-030号
規格区分 パッケージ 型消火設備I型
消火薬剤種別 第三種浸潤剤等入り水
消火薬剤鑑定型式番号 品評剤第16~1号
設置方法 壁露出取付(架台付)
加圧・蓄圧の別 加圧式(レギュレータ方式)
操作方法 ハンドル(加圧容器)回転式
全装備質量 約199kg
薬剤量 80.4L(約101.7kg)
使用温度範囲 -20℃~+40℃

放射時間 130秒
放射距離 12.5m
放射量 34L/min


外観寸法 490(幅)×1,645(高)×350(奥行)mm
材質 SPCC(t=1.6)
塗色 ライトグレー色塗装
扉開閉方向 前面右開き方式




内容積 87.5L
材質 SUS304
防錆及び耐食 耐食材料使用
耐圧試験圧力 0.81MPa
容器本数 1






容器弁型番 品評弁第59~1号 または よ-176号
内容積 3.4L
塗色 灰色
ガスの種類 窒素
ガスの充填量 565g(20℃)
耐圧/気密試験圧力 24.5/14.7MPa
最高充填圧力 14.7MPa
安全弁作動圧力 16.7~19.6MPa
容器本数 1

 |
寸法 Φ28.2(外径)×Φ19(内径)×25m
材質 合成ゴム
耐圧試験圧力 0.81MPa
格納方式 ホース架(2本)





開閉弁 ボールバルブ(呼び3/4)


調

調整圧力(固定) 0.49±0.05MPa


点検用バルブ ボールバルブ方式(呼び1/8)
総合盤
商品コード 60061699
標準価格
(税抜価格)

630,000円
(税抜価格)
