雷保護システム 防雷神

「防雷神」は、落雷による電気設備のトラブルを無くすための設備です。
落雷のエネルギーをアース(大地)に逃がし、設備を保護するシステムで、国内で販売されている雷保護装置では特に放電量が大きいものとなっています。

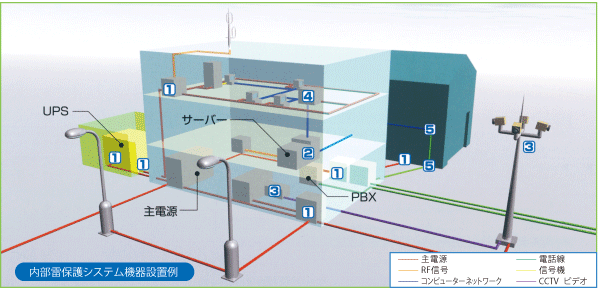

防雷神
  • 主電源、配電盤、分電盤用サージプロテクタ

    ダウンロードページへ

    主電源、配電盤、分電盤用
    サージプロテクタ

  • 主電源開閉器、配電盤等の電源部から入ってくる雷電流、瞬時過電圧に対して機器を保護するプロテクタです。

  • ネットワーク・プロテクタ

    ダウンロードページへ

    ネットワーク・サージプロテクタ

  • 社内の最も重要なコンピューター、サーバー、ハブなどのネットワーク回線を雷電流、瞬時過電圧から保護する事が出来ます。

  • 監視カメラ(CCTV)ライン用サージプロテクタ

    ダウンロードページへ

    監視カメラ(CCTV)ライン用
    サージプロテクタ

  • 監視カメラのモニター回線へ侵入する雷電流、瞬時過電圧から、モニタールームの重要なシステム機器などを保護する事が出来ます。

  • ツイストペアデータアップ&信号用サージ・プロテクタ Dシリーズ

    ダウンロードページへ

    ツイストペアデータ&信号線用
    サージプロテクタ Eシリーズ

  • 一般的なツイストペアケーブル、信号線用に使用でき、動作電圧 6V、15V、30V、50V、及び電話線対ケーブル最大動作電圧190V用の各タイプがあります。 プロセス制御ユニット、モデム、コンピューター通信インターフェイスにも適合します。

  • 高密度データ&信号線用サージ・プロテクタ Qシリーズ

    ダウンロードページへ

    高密度データ&信号線用
    サージプロテクタ Qシリーズ

  • 4対ツイストペアケーブル用又は3線式データ&信号線用(ESPRTDQ)タイプ。多量のデータ&信号線用に使用でき、動作電圧6V、15V、30V、50V用の各タイプと、電話線対ケーブル最大動作電圧190V用に対応。プロセス制御ユニット、高密度データ回線、大規模回線などに適切。

  • 桁違いの耐久性

    1~2回の雷サージの侵入によって使用ができなくなる心配がありません。国内メーカーのSPD(Surge Protective Device)には、
    1~2回の雷サージの影響で使用できなくなると明確に記載されています。
    落雷の度に機器交換のコストが発生したりせず、また、交換完了までの未保護状態がないなど絶大なメリットがあります。

  • 応答が早い

    応答速度は10ns(ナノセック)と非常に早く動作します。また、応答性について一番大事な要素である制限電圧(雷サージが浸入しSPDが作動開始する電圧)の数値が非常に低い事から、イザという時に制限電圧値が高い国内他社製品に先駆けて保護対象機器を守る事ができるのです。

  • 最大サージ電流耐量が大きい

    いわゆる雷保安器(アレスタ)と比較すると最大サージ電流耐量が大きいので、日本で発生する標準的な落雷から大切な機器を守ることができます。

  • あらゆる雷に対応

    電源用SPDはJISで定められている誘導雷基準(クラスⅡ:8/20μs)に加え、直撃雷基準(クラスⅠ:10/350μs)の基準をクリアしております。また、信号用SPDは情報・通信分野で用いられる波尾長の長い(10/700μs)大きなエネルギーに対しても優れた性能を発揮します。

  • (財)日本消防設備安全センタ-の性能評価を取得

    消火設備用の雷保護対策として、弊社製造の不活性ガス消火設備制御盤 及びキャビネックスに限定することで、「防雷神」が国内初となる性能評定を取得致しました。
    ・型式記号:BRJ
    ・性能評定番号:評24-003号
    ・性能評定該当型式:ESP-120M1,ESP-200J3W,ESP-06D,ESP-30D,ESP-30E,ESP-30H,ESP-110H

仕様
商品名 防雷神
型式 ESP 120 M1ESP 100J 3WESP 200J 3WESP 30EESP 30Q
用途 電源用
(単相二線100V)
電源用
(単相三線100V)
電源用
(三相三線200V)
信号腺用信号線用
定格電圧 AC 120VAC 100VAC 200V30V30V
定格電流 1.20A1.25A0.75A
動作電圧 AC 90~150VAC 80~150VAC 160~280V36.7V37.8V
保護回路数 28
使用温度範囲 -40℃~70℃-40℃~70℃-40℃~70℃-25℃~70℃-25℃~70℃



±5%
開回路電圧
1.2/50㎲
閉回路電圧
8/20㎲ ※1
390V400V600V
±10%
5㎸ 10/700㎲ ※2
44.3V44.3V






クラスⅠ 試験波形10/350㎲ 4kA
クラスⅡ 試験波形8/20㎲ 40kA30kA30kA10kA
(ペア:20kA)
10kA
(ペア:20kA)
電源サイズ 16㎟(撚り線)16㎟(撚り線)16㎟(撚り線)HP0.9又は1.2HP0.9又は1.2
外形寸法(H×W×D)㎜ 180×60×65180×110×65180×110×65120×54×1995×67×18

※1:BS 6651規格クラスC~B、IEEE C62.41規格カテゴリC1~B3、SS CP33規格F、AS 1763カテゴリB、UL1449規格

※2:BS 6651 C規格カテゴリC-High、ITU IX K17規格
